GB16915.1：2014版、IEC60996－1：2009版24条款规定：开关中的绝缘材料会受到电热应力的以及劣化后会危及电器附件安全的绝缘材料部件，不应受到非正常热和火的过度影响，是否合格，则应进行灼热丝试验来检查，灼热丝试验应按IEC60695-2-10的规定在下列条件下进行：



　　a)将载流部件和接地电路部件保持在正常位置所必需的绝缘材料部件，要以 850 ℃的温度进行试验，但将接地端子保持在安装盒里正常位置所必需的绝缘材料部件要以 650 ℃进行试验；



　　b)虽然与载流部件和接地电路部件接触，但不是将它们保持在正常位置所必需的绝缘材料部件，要以 650 ℃的温度进行试验。



　　如果试验无法在完整的开关上进行，可从开关上切取适当的部分来进行灼热丝试验。



　　如果出现下列情况，开关视作灼热丝试验合格：



　　——无可见火焰，又无持续灼热；



　　——在灼热丝撤走后 30 s 之内，开关上的火焰和灼热熄灭。



　　绢纸不应起火，松木板不应烧焦。

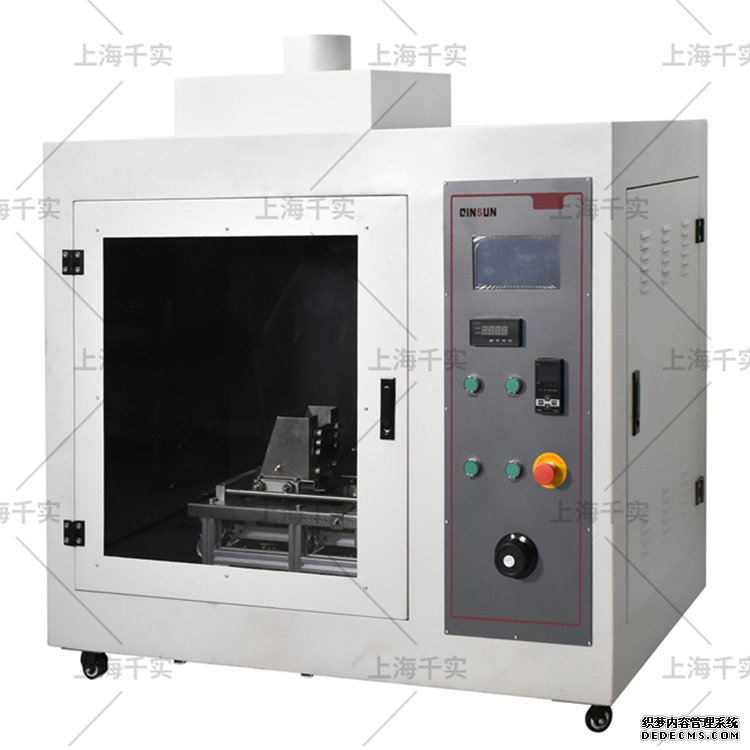

　　灼热丝试验仪根据IEC60695、GB5169.10-11和GB4706.1标准中“灼热丝试验方法”的要求设计制造，适用于电工电子产品、家用电器及其材料进行着火危险试验，模拟灼热元件或过载电阻之类的热源或点火源在短时间所造成的热应力。本器采用镀锌板冷轧静电喷涂，采用全彩七寸触摸操作显示屏，试验轻松高效，操作方便、性能稳定，适用于各级质检部门和相关企业进行耐燃试验使用。

　　功能特点



　　1. 采用单片机微电脑+触摸屏控制、高精度的温度表独立式的电控系统，解决PLC系统数模实际转换精度达不到的同时，又提高抗干扰能力。采用微电脑控制更 。



　　2. 开始、计时、排风、照明、加热均在触摸屏上实现；一组试验结束后设备自动跳出保存，仅需编辑保存名称即可；所有保存的数据均可在历史数据里查询



　　3. 七寸彩触摸屏



　　4. 智能化7mm限位调整



　　5. 夹具适应各种形状尺寸试样



　　6. X、Z方向自由移动，方便客户进行试样定位



　　7. 采用一键式操作，试验过程中一个按键完成整个试验过程，无需在复杂的按钮间切换



　　8. 试样小车采用全封闭结构，不会翻车



　　9. 配备火焰高度尺，方便观察火焰的高度



　　技术参数



　　1．工作电源：AC220V，50Hz，≤500W



　　2．灼热丝温度：500~1000℃±2℃连续可调



　　3．灼热时间： 0-999.9s±0.1s可调 (一般选择为30s)



　　4．起燃时间： 0-999.9s±0.1s，自动记录，手动暂停



　　5．熄灭时间： 0-999.9s±0.1s，自动记录，手动暂停



　　6．热 电 偶：Φ0.5mm进口铠装（K型）热电偶



　　7．灼 热 丝：Φ4 mm的镍铬丝



　　8．烫入深度：7mm±0.5mm



　　9．样品压力：1N±0.2N



　　10．试验速度：14mm/s



　　11．采用红线光电停止开关,使限位更加精准.



　　12．可控硅控制调温系统，使温度调节更准确。



　　13．时间、温度数字显示，观察记录方便



　　14．试验背景：黑背景，背景照度≤20Lux。



　　15．试验过程：试验程序自动控制，独立抽风



　　16．燃烧试验区容积：：＞0.5 立方，长*宽*高约900mm×590mm×1050mm,（可根据客户要求定做不锈钢机箱、0.75 立方或 1 立方 ）



　　17．外型尺寸:宽1160mm×深600mm×高1310（含脚）mm
