产品介绍：
针焰试验仪是根据 IEC60695、GB5169 标准设计制造,能同时满足相关标准的要求综合性试验设备，主要用于模拟技术评定设备内部由于故障条件所造成小火焰的着火危险性试验的专业仪器。适用于电子电工设备及其部件和元件的着火危险性的测定，也适用于固体电气绝缘材料或其它可燃材料的着火危险性的测定。为提高针焰试验仪的精度和稳定性能，采用单片机微电脑+触摸屏控制、高精度的温度表独立式的电控系统，解决 PLC 系统数模实际转换精度达不到的同时，又提高抗干扰能力。
为提高针焰试验仪的实用性，产品根据实际试验流程编写程序，试验控制过程实现一键式操作，方便试验过程的同时，也实现试验效率的提升。产品还对机械夹具方面进行升级，方便试样的快速安装与调整，加上试验过程一键式操作， 程度上节约试验时间。
为提倡节能环保的要求，本机箱体放弃旧款不锈钢折弯工艺，采用框架结构，面板共分三层，金属板，防火电木板，装饰板；本机采用开关电源，高效能电磁阀，低功率 5 寸高亮彩色触摸显示屏，降低整机能耗的同时，还提高防火防腐蚀性能的同时兼顾设备的美观程度。

技术参数：
符合标准：
GB4706.1、GB5169.5-2008、 IEC60695-2-2IEC60695-11-5等相关标准要求
适用范围：
适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门以及绝缘材料、工程塑料或其它固体可燃材料行业等进行小火焰起燃源程序仿真试验。
实验原理：

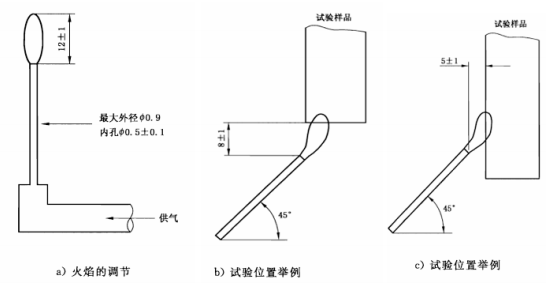

针焰试验仪是用规定尺寸(Φ0.9mm )的针状燃烧器，通以特定燃气(丁烷)，以 45°角定时定向施燃试品，视试品是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。
技术参数：
1.针状燃烧器：不锈钢，内孔 Φ0.5±0.1mm，外径≤Φ0.9mm，长≥35mm ;
2.燃烧器角度：垂直(调节和测量火焰高度时) 或倾斜 45°(试验时) ;
3.燃烧气体：95% 丁烷气或丙烷气;
4.引燃铺垫层：白松木板(厚10mm)，表面覆盖 12~30g/m2标准绢纸一层，离火焰施加处下200mm±5mm;
5.温度范围：0--1000℃;
6.火焰温度要求：从100±2℃～700℃±3℃时，应在23.5±1.0s内完成;
7.火焰高度：12mm±1mm，高度测量装置;
8.施燃时间：0s～999.9s 可调，一般设定为30s;
9.持燃时间：0s～999.9s，自动记录，手动暂停;
10. 试验空间：≥0.5m 3，背景黑色，(可根据客户要求定做0.75 m3立方或1 m3);
11. 温度传感器：K 型绝缘式铠装电偶(Φ0.5mm);
12. 试验时程序自动控制，独立抽风系统;
13. 外形尺寸：L1120 * W520 * H1250mm，排气Φ100mm;
14. 试验电源：220V/AC，50Hz。

针焰试验仪安装步骤：

1、除掉包装后，机箱内部有配件纸盒，里面有相关辅件，请清点装箱单。
拆除箱体机机械部件的包装。连接内部控线。

2、
液晶电源与数据线接法。

3、
线控接线方法。

4、排烟管的接法。

5、后部接线法与气瓶连接示意。

连接线一条，接线时注意缺口方向，稍稍拧紧固定螺丝。 连接气管，一条与气瓶连接为进气，一条与上面连接供气给喷灯。

附：小气瓶安装方法。 对准气瓶缺口方向，压紧。

旋转黄色手柄，使轴心与气瓶缺口位置重合即可。

设备的安装与调试
1、 设备的安装条件
 设备需要安装在台面和通风柜中。
 台面 小尺寸：长 1400mmX 宽 800mmX 高（600-800）mm
 设备外形尺寸：长 1100mmX 宽 700mmX 高 1300mm
 安装离墙距离：>200mm 为宜。
 排烟管直径：100mm。
 建议台面高度保持在 600-800mm 之间方便操作。
 试验室内需相当独立， 试验室内需相当独立，并有必要的排风系统和消防设备 并有必要的排风系统和消防设备 并有必要的排风系统和消防设备。
 客户自配气源（丁烷 或 纯度大于 95%丙烷），氢气减压阀。
2、 设备的调试
 试漏检查：检查气路，包括气源、减压阀、相关转接头是否拧紧；
 关闭调压阀，打开气瓶。

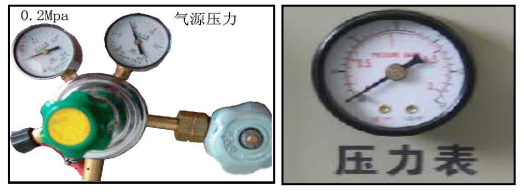

 缓缓调整氢气减压阀，将输出压力调至 0.2Mpa 左右。
 调节控制面板“调压阀”，使压力表不要超过 0.1MPa/1kg。
 关闭气瓶，等待 5 分钟，检查压力保持情况。
 点火测试：

点火测试：

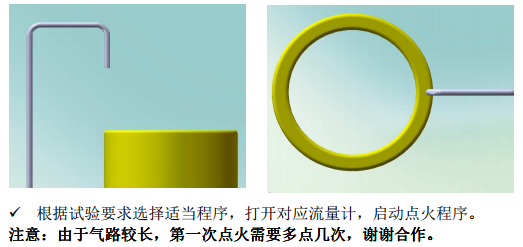

调整点火针位置：点火器离燃烧管要保持一定的距离，并且不能靠近燃烧管管口位置。如图所示。

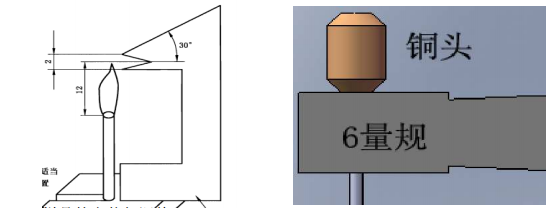

3、 关于火焰的调整与校准 由于管道过长，火焰调整需缓慢调整流量计，并注意火焰观察视角。 火焰校准时请使用对应距离量规，并注意使量规处于燃烧管正上方。

4、 样品的安装与调整 样品安装前请先移校准铜头和热电偶，以防损坏。 装夹具调整到适当位置，位置的调整请使用距离量规。

5、 控制和程序的一些说明施验时间；样品针焰试验时间。
启动：试验开始，打开电磁阀，然后打开点火器，点火器打开 0.2秒后开始计时。（由于针焰气体流量很小，点火器高压脉冲有 0.2秒延时，程序设计只为尽可能的减少实际施验时间的误差。）

仪器自动保护程序
非校验模式温度超过 700℃，自动复位。
余焰时间超过 200 秒，自动结束试验。

6、 试验步骤的说明
调整火焰—安装夹具--- 试验操作---记录数据
试验过程中需注意事项。 试验过程中需注意事项。
点火前，确认气体无泄漏。
点火时，不可调整火焰，远离高压脉冲点火器，以防触电
点火后，需等几分种，直到供气稳定后再进行火焰调整。
火焰规测量火焰时，光线影响较大，建议暂时关闭照明。
点火试验操作前，需先关设备闭门窗。
试验完成后，等待两分钟再打开门窗，防止有害气体吸入。
试验结束时，先关闭气源，点火烧完管道余气，然后关闭电源。

7、 设备

设备的保养与维护
定期试漏检查，确保人生安全。
结束试验时，需清理燃烧生成物。
定期对机械运动部分添加润滑油。
火焰定期校准。
热电偶和铜头需妥善保管，易损部件，不在保修范围内。
