跟着电子电器工业的迅速发展,工业电器、家用电器和汽车电器等对高电绝缘功能阻燃工程塑料的需求日益增长。如高压电器开关、变压器线圈骨架、耐高温继电器、精巧薄壁电子电器元件、低压真空接触器、断路器等,都需要阻燃功能高、电绝缘功能好,即相对漏电起痕指数(CTI)高的热塑性工程塑料。开发高电绝缘功能阻燃增强工程塑料是目前工程塑料改性的重要方向之一。
聚合物绝缘资料有着特别的电气损坏现象，即聚合物绝缘资料外表在特定的条件下会发作电痕劣化现象，并能够导致电痕损坏。
       电痕损坏是指当资料外表存在潮湿与脏污、电场足够大时，外表将有漏电流发作，在电流的焦耳热效果下，水分被蒸发，跟着资料外表液膜的分离构成的缝隙（称为干燥带）。在干燥带构成瞬间液膜间场强达到放电场强而导致放电，放电发作的热量使资料外表部分碳化，因为碳化生成物的导电率高，此处的电场密度集中于该碳化部分，引起放电的重复发作，在其周围发作更多的碳化物，构成碳化导电路，并向电 方向伸展， 终导致短路。
相对漏电起痕指数(CTI)及其表征方法;

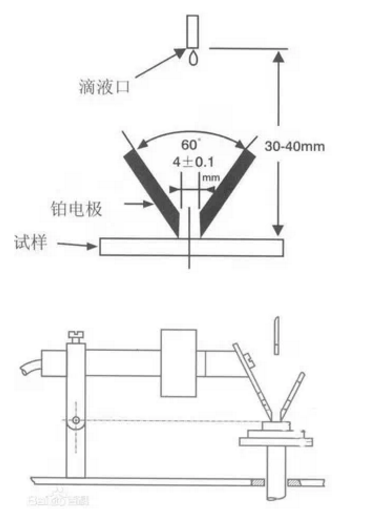

      CTI是一种衡量资料漏电起痕敏感性的目标,是指资料外表在必定的电压条件下能经受住50滴电解液而没有构成漏电痕迹的 高电压值。规范的方法是在两电 之间施加必定的电压,每隔30s在绝缘资料的外表滴一滴规范电解质溶液，一般是0.1%的氯化铵溶液,直到试样经受住50滴溶液或试样发作损坏为止。在试样的其它实验点上施加更低或更高的电压值，即为CTI。
工程塑料CTI值的影响因素：
1、基料
       一般，树脂的含碳越高，CTI越差。PE、PP、PA6（66）的CTI都在600V左右，一切有利于炭化的因素都会降低CTI。
2、有机小分子助剂
       有机助剂中，含溴阻燃剂对CTI有很大影响，这是因为含溴阻燃剂对热不稳定，容易炭化。在溴系阻燃剂中参加阻燃协效剂,其间 有用的为三氧化二锑（Sb2O3），能够有用地进步CTI值。
一些容易析出的有机小分子，对资料的CTI影响也很大。特别是有机蜡，很容易在塑料制品外表炭化，会降低资料的CTI。
3、填料
       填料，特别是那些片状填料，能够覆盖在塑料外表，使树脂以不接连形式存在，中断了炭化的途径，从而不利于构成导电通道（炭化径迹），能够有用地进步改性塑料的CTI值。
阻燃工程塑料的漏电起痕的操控方法：
纯的工程塑料都具有较高的CTI值,但为赋予其特别的功能,一般都需添加助剂,如阻燃剂、增强剂、填充剂等。这些助剂的加人,往往影响资料的CTI值。
1、阻燃剂操控
阻燃工程塑猜中参加的溴系阻燃剂其热分化温度一般都低于塑料的分化温度,因此塑猜中的阻燃剂在电场效果下更易分化构成炭化,导致漏电起痕。而氮系阻燃剂分化后构成气体溢出,不会造成游离炭的生成和堆积,因而不易发作漏电起痕。不同的溴系阻燃剂,随热稳定性的进步,由其制备的阻燃工程塑料的CTI值也会有所增大。
2、填料操控
玻纤增强或矿物填充阻燃工程塑料,因为外表原因,也容易发作漏电起痕。玻纤越细或矿物粒径越小,所制成的改性阻燃工程塑料CTI值越高。
有些矿物如水合氧化铝还具有抑制和延缓改性工程塑料发作漏电起痕的效果。水合氧化铝在放电发作的热能效果下,释放出结晶水,反响式如下:
Al2O3●H2O→Al2O3+H2O
释放出来的结晶水在高温下以氧化铝为催化剂,可与资料的分化物进行反响,生成一氧化碳和其它有挥发性的碳氢化合物,从而使资料外表难以沉积炭,阻止了漏电起痕的发作。
总之：漏电起痕主要是因为电器元件内电场的不均匀性导致闪络放电,进而引起游离炭的生成和堆积,使绝缘资料发作漏电起痕。减少因放电引起的游离炭的生成和堆积、进步各种助剂的热分化温度、进步制品外表的光泽和平整度是改性工程塑料取得高CTI值的有用方法。
漏电起痕试验仪原理是在固体绝缘材料表面上，在两电 之间，施加设定电压，升在一定高度滴下规定浓度液体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件.

有更多关于漏电起痕试验的信息，请关注我们！
