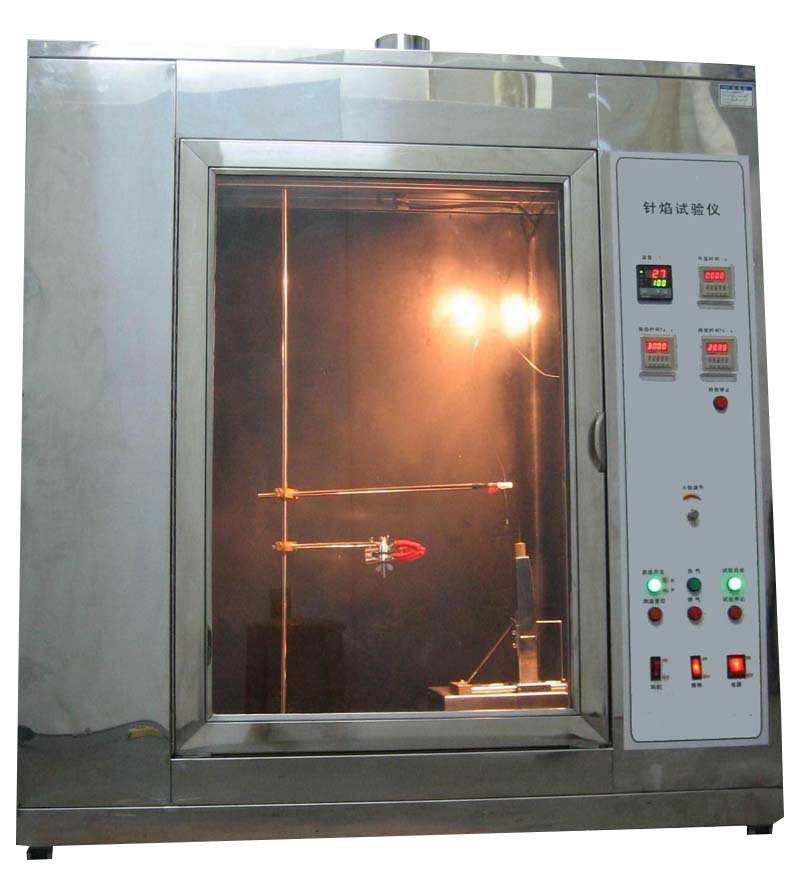

一种改良的针焰试验仪的制作方法

       针焰试验仪也是针焰试验机的一种叫法。

　　在日常生活用的电子产品、家用电器的元件中，如接线板、离心开关、电饭锅插座 等电子元件，往往由于发生故障，如流过泄漏路径的故障电流，元件或零件的过热，不良接 触等情况下均可能引起火焰，该火焰可能射到附近的零件上，从而引起火灾。针焰试验是模 拟产品内部在故障条件下所产生的小火焰，用模拟技术评定着火危险性，对小零件或元件 进行灼热丝试验。当水平或垂直燃烧试验方法对灼热丝试验不适用时，可选用针焰试验方 法，现有技术中的针焰试验仪的控制夹臂只能够实现上下运动，控制方向和角度过于局限， 灵活性差，进行针焰试验时操作不方便，影响针焰试验效果。

　　发明内容本实用新型的目的在于针对现有技术的不足提供一种夹臂可伸缩的针焰试验仪。为实现上述目的，本实用新型的一种改良的针焰试验仪，包括机架、装夹装置及喷 火装置，所述装夹装置与机架活动连接，所述喷火装置与机架活动连接，所述装夹装置设置 有夹臂，所述夹臂与装夹装置活动连接。其中，所述装夹装置包括 移动台，所述 移动台固接有固定圆柱，所述固定 圆柱设置有横向设置的螺纹孔，所述机架上设置有垂直丝杠和定位圆柱，所述 移动台 设置有纵向设置的螺纹孔和圆柱孔，所述垂直丝杠螺接于所述纵向设置的螺纹孔，所述定 位圆柱插接于所述圆柱孔，所述装夹装置通过垂直丝杠和定位圆柱活动连接于所述机架。其中，所述夹臂包括横向丝杠和夹具头，所述夹具头固定连接于横向丝杆，所述横 向丝杠螺接于所述固定圆柱的螺纹孔。其中，所述夹具头设置有螺栓。其中，所述螺栓为蝶形螺栓。其中，所述喷火装置包括第二移动台、喷火架及喷火仪，所述喷火架固定连接于第 二移动台，所述喷火仪活动连接于喷火架。其中，所述机架设置有导柱，所述第二移动台可滑动地连接于所述导柱。其中，所述喷火架设置有滑槽，所述喷火仪设置有调节旋钮，所述喷火仪通过调节 旋钮固定于所述喷火架。其中，所述滑槽的一侧设置有角度刻度，所述喷火仪连接有指针，所述指针指向所 述角度刻度。其中，所述喷火仪还设置有火焰针，所述火焰针卡接于喷火仪。本实用新型的有益效果一种改良的针焰试验仪，包括机架、装夹装置及喷火装 置，所述装夹装置与机架活动连接，所述喷火装置与机架活动连接，所述装夹装置设置有夹 臂，所述夹臂与装夹装置活动连接。其中喷火装置可以在机架上左右运动，装夹装置通过垂直丝杠与机架连接可以实现上下垂直运动，夹臂通过横向丝杠与装夹装置的固定圆柱连接 可以实现左右直线运动。
　　针焰试验仪使用范围
　　适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
　　产品特点：
　　1、 完全独立的电、气路设计，使用更安全
　　2、 军工级隔爆玻璃
　　3、 独有延时排风系统，机器停止运行后仍可持续排风，可预设1～3min
　　4、  箱体采用高硬度不锈钢材质
