开关寿命试验机测试系统的软件设计包括PLC程控系统设计和用户监控与管理界面开发两部分。

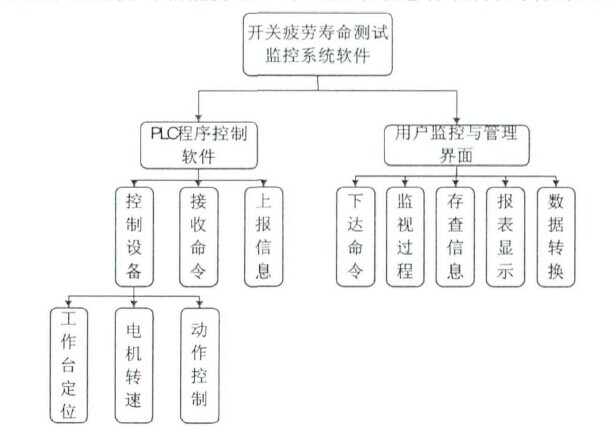

开关寿命试验机监控系统总体软件架结构图如下图所示。
PLC程控系统主要负责以下几个任务:
(1)控制现场设备的运行
按实验流程要求,控制工作台和按压机构的运行。具体地说,控制步进电机实现工作台定量移动,控制调速电机周期性启-停-启以满足试验规定的按压过程。通过实时分析检测反馈信号自诊断关工况,控制试验启停。
(2)接受上位机的参数设定和命令
根据功能需求,本系统是通过上位机发送启停命令,进行相关试验参数设定,如试验类型、操作频率、开关功能型号、开关通断时间参数等。为满足上述要求,PLC程控系统必须能够实时接收上位机下达的各种参数与命令,及时更新控制参数,调整设备运行状态。
(3)上报试验运行软态
在开关寿命测试过程中,程控PLC系统必须不断向上位机上报试验进程、电机转速、工作台动态位移、测试结果、开关工况等信息,以便人机交互界面显示存档。用户操作系统属于人机交互界面,具体实现以下功能:①下发设备控制指令;②接收下位机现场检测信号,实现测试过程监控;③的换数据;④存储与查询试验数据;⑤自动处理试验信息,显示试验报表。
