操作步骤：

　　1、开机设定参数，打开“电源”开关,待各仪表显示正常后，按实验规范要求设定好主控 面板上的各项实验控制参数：

　　l 溶液滴落时间间隔：30秒 / 滴（控制器面板：每滴间隔），实验过程溶液滴落总数：50滴（计数器面板：滴液次数）。

　　l 实验电压设定：将电压控制器旋纽拨到实验要求电压值的对应档位，调节电压调整旋纽和电压微调旋纽，将电压稳定在±5V数值区间上。

　　l 实验温湿度控制条件：空气环境温度：0 ~ 40℃， 相对湿度≤80%。

　　试验准备：

　　l 按下照明开关打开试验箱内置照明灯，清洁实验箱内环境，检查实验机放置是否稳定，保证实验过程中不会发生震动干扰。

　　l 同时检查溶液盛载筒内液体是否保留在20ml以上。调节电 ，使两个电 的之间的间距保持在3.9 ~ 4.0mm，每个电 对试样表面的作用力保持在1±0.1N。电 之间的夹角应保持在60°。

　　l 调节溶液滴落针头高度，保持液滴从针头滴出到样块表面的的行程高度为35±4mm。按控制面板上“排空”按键，排除溶液供输管道内的空气，同时调节液量控制阀门，将滴出溶液重量控制在（标准为50滴量总重）0.997 ~ 1.147g，并保证首20滴液滴单重控制在0.380 ~ 0.480g/。

　　 后进行实验机电流校准，即进行短路实验，操作方式为：按下“短路”开关，电流表应显示为1±0.1A，2秒后蜂鸣器发出警报提示，“短路”开关指示灯亮

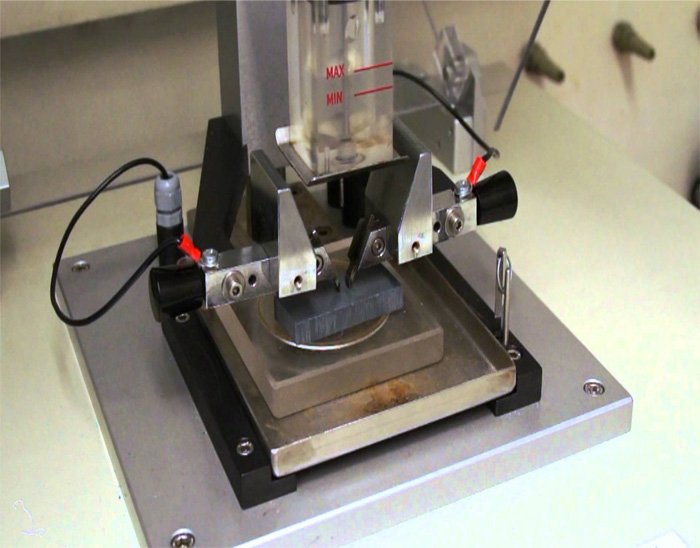

　　l 试样装载：抬起两个电 ，将试样放到承载平台上的治具槽板盒内，放下电 ，调整承载平台高度，使电 横杆与承载平台面基本平行。试样要求：

　　l 标准材质/材料试样载片规格为：50 * 50 * 3 mm

　　l 散件、产品试样载片规格为：既定成型的标准散件

　　漏电起痕试验仪：

　　漏电起痕测试仪严格依据GB4207、 IEC60112等标准研发设计及生产制造的专用检测仪器，

　　模拟在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定，具有简便、准确、可靠、实用等特点。

　　电痕化指数试验是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电 之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的导电液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能。

　　技术参数：

　　1、 电 材料：电 头 - 铂金属(白金)

　　2、 电 压力：1.0±0.05N

　　3、 电 距离：4.0mm ± 0.01mm ，夹角 60°±5

　　4、 电 电压：100~600V(48~60HZ)可调，短路电流在1.0±0.1A时电压下降小于10%

　　5、 滴液高度：为30~40mm 可调

　　6、 滴液大小：44~55滴/1cm3 可调

　　7、 滴液时间：30s±5s

　　8、 滴液次数：0~9999次可调

　　9、 漏电判断：回路电流大于0.5A并维持2秒钟则继电器动作切断电流，指示样品不合格

　　10、试验过程：试验程序自动控制，独立抽风

　　11、参照标准：IEC60112 、 GB/T4207、GB4706.1

　　12、工作室体积：0.1m3(可定做0.5 m3 或 0.75m3 )

　　13、设备外尺寸：630mm宽×390mm深×750mm高

　　实验操作：

　　按下“风扇”按钮，启动排风抽烟系统，再按下“启动”按钮，实验机即自行开始计时展开实验。过程中如出现失效，蜂鸣器会发出警报提示，应立即按“停止”开关按纽终止实验，更换其他试样后再按“启动”按钮继续实验，若实验通过，则只须更换试样后再按“启动”按钮继续实验。

　　补充规范：

　　滴液要求及配制过程规范：

　　l 溶液配制基准比例：1000ml（纯水）：1g（氯化氨），溶液电导率要求为2.53~2.56 mS/cm， 电阻率要求为：385~395 m﹒Ω 。

　　l 溶液配制：用大容量烧杯（1000ml）或量杯（500ml）取装纯水至少500ml，用电子称 或分析天平称量出氯化氨固态晶体0.5g，放到50ml容量的小烧杯内，加水50ml，用玻璃棒搅拌直至完全溶解后，将溶液用玻璃棒导引到容量瓶（500ml）中，再以每次50ml使用量，用纯水洗刷小烧杯和玻璃棒三次，洗刷后的液体同样导引到容量瓶里，然后直接加入纯水直到水量距离容量瓶上刻度标记线约2cm处为止。盖上容量瓶瓶塞，一手按紧瓶塞把握住容量瓶上端，一手托住容量瓶底部，上下颠倒往复并同时摇荡容量瓶，以达到溶液混合均匀的目的。

　　l 溶液测试和调剂：用50ml量筒取30ml，用电导测试仪进行量测溶液电导率是否符合 要求，如出现不符合，则须通过添加氯化氨固态晶体（电导率偏大）或纯水（电导率偏小）来进行调节，直到电导率符合标准为止。

　　l 溶液添加和储存：每次配制溶液500ml，在容量瓶内放置，储存在背光防尘的地方， 周围环境温度控制在5~35℃，可储存时间96小时。溶液添加时机定为：当实验箱内溶液小于25ml时，即须予以添加，添加量为加满总量（60ml）。停机超过24小时，须将溶液完全排空后重新添加65ml。

　　关机:

　　实验完毕，,打开排气扇,将试验箱内烟雾排净.打开箱门把试验样品的残渣和箱体 清理干净。按“停止”按钮, 再将各按钮设定于复位或关闭状态,然后关闭电源开关.

　　注意事项

　　1、电源应用有地线的三 插座，保证接地可靠。

　　2、输入电源AC220±2%。

　　3、排气管应通出窗外。

　　4、在对样品进行时,请勿打开仓门,待试验完之后或当实验失效产生火烟时，先打开风扇排除烟雾后，再打开仓门进行作业。

　　5、实验前须确认设备是否在计量有效期内，如超期则不能进行实验。

　　6、操作过程中，人员注意个人防护，避免漏电受伤或被溶液沾染到口、眼部位造成伤害。
