电工电子产品(灯具)着火危险性评价方法——针焰试验法

作者: 发布于:2015-12-15 点击量:


摘要:针焰试验模拟产品内部由于过热、放电等原因产生局部小火焰,评定会否引起火焰的扩大或蔓廷。针焰试验是评定可能由其他着火元件产生的小火焰对试验样品的影响。本文主要介绍针焰试验仪评价电共电子材料着火危险性的方法,简要的描述了实验过程,并分析了试验结果出现不合格的影响因素及解决办法,可以为科研单位、检测机构和相关企业评价产品的性能提供参考。

关键词:电工电子;灯具;产品着火危险性;针焰试验;针焰试验仪;结果分析

1、意义

尽管GB7000.1-2007《灯具-第1部分:一般要求与试验》是灯具的基础标准,但是对于耐燃烧、防引燃试验,除该标准中13.3的规定以外,还要应用专门的试验方法标准,这些试验方法标准包括对试验设备的要求。作为对灯具的基础标准的支撑,试验方法标准应引起足够的关注。

耐燃烧、防引燃试验包括针焰试验和灼热丝试验。灯具中固定载流部件就位的绝缘材料部件应经受针焰试验。灯具中不固定带电部件就位的、但提供防触电保护的绝缘材料的部件,以及固定安全特低电压部件就位的绝缘材料部件应经受灼热丝试验。

继灼热丝试验之后,标准集团(香港)有限公司工程师又归纳了电工电子产品着火危险性的针焰试验解决方案,作为补充。

(其他电工电子着火危险性评价方案请移http://www.zhuoresiyi.com/caselist/list-24-1.html

2、试验样品

灯具

3、试验设备

针焰试验仪(标准集团(香港)有限公司供应)


4、相关标准

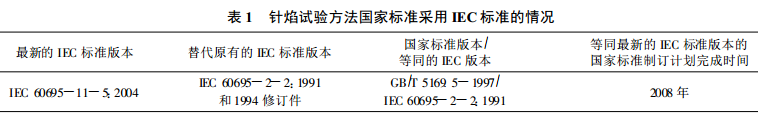

新版本的IEC60695-11-5:2004《着火危险试验第11-5部分:试验火焰-针焰试验方法-设备、确认试验方法和导则》,取代IEC60695-2-2:1991和1994修订件。而现行国家标准GBT5169.5-1997《电工电子产品着火危险试验第2部分:试验方法第2篇:针焰试验》(等同IEC60695-2-2:1991)已被国标委列入2008年的修订计划,修订后的标准将等同IEC60695-11-5:2004(见表1)。

针焰试验主要基于国标法开展,对于灯具的检测同时还结合GB7000.1-2007《灯具-第1部分:一般要求与试验》开展针焰试验。


5、研究方法

5.1试验样品的位置
除非有关标准另有规定,试验样品应安放在正常使用时 可能发生燃烧的位置进行试验。试验样品的

固定方法不应对试验火焰或火焰蔓延效应产生影响,应和正常使用条件下的情况一致。

5.2试验火焰的施加

试验火焰应施加在试验样品易于受到火焰影响的表面部位,该火焰由正常使用或故障条件所导致。火焰试验位置的例子见图1(b)和图1(c)。


在有关标准中应规定试验火焰施加的持续时间。GB7000.1-2007中13.3.1规定:试验火焰施加于样品上可能出现 高温度的点,时间10s。

试验火焰应使得火焰的顶部接触到试验样品的表面。试验火焰应在施加规定的时间后移开。

如果在施加火焰时试验火焰跌落物熔化或点燃材料,燃烧器应与垂线成45°度角以防止材料跌落到燃烧器的管内,燃烧器的顶部中心与另一部分的试验样品之间保持8±1mm的距离,任何熔化材料串可忽略。
    当有关标准要求在同一试验样品上进行多于一个点的试验时,必须注意确保先前的试验造成的劣化不会影响后面试验的结果。
5.3试验样品的数量
    除非有关标准另有规定,试验在三个试验样品上进行。GB7000.1-2007中0.4规定:按照GB7000.1的试验是型式试验,一般选择一个灯具样品进行试验。
5.4观察和测量
    如果试验样品和(或)规定的铺底层和(或)其周围的部件起燃,应测量并记录燃烧的持续时间(tb)。燃烧持续时间是指试验火焰从试验样品上移开到火焰熄灭,且试验样品、规定的铺底层和(或)其周围部件再也看不到灼热现象的这段时间间隔。
5.5试验结果评定
    除非有关标准另有规定,如果试验样品符合下列情况之一,可认为经得起针焰试验。

5.5.1试验样品不产生火焰和灼热现象,并且规定的铺底层或包装绢纸不起燃。
5.5.2在移去针焰后,试验样品和其周围部件的火焰或灼热持续时间在30s内,即tb<30s,其周围部件没有继续完全燃烧且规定的铺底层或包装绢纸不起燃。

6、结果分析

  针焰试验不符合标准要求的原因分析:一般说来,两种情况进行针焰试验:标准明确规定必须进行针焰试验;另一种情况是由于产品的某部位规定范围内的其他材料进行灼热丝试验后燃时间大于2s,而且该部位没有火焰屏蔽装置,那么该部位需进行针焰试验。

  第二种情况下进行的针焰试验往往容易造成不合格,因为进行针焰试验的部位(如外壳等)很多本来是在标准没有直接规定较高的阻燃要求,所以在产品设计时可能没有考虑到这些部位要经受严酷的针焰试验,并未使用高阻燃的材料。因此要避免针焰试验不合格的出现一般方法有:(1)提高其他相关联部位需进行灼热丝试验材料的阻燃等级,避免灼热丝试验起火或后燃大于2s,从而避免进行针焰试验;(2)直接提高进行针焰试验的材料的阻燃等级,使其能经受针焰试验;(3)把需要进行针焰试验的部位进行屏蔽。

7、结论

本文介绍了针焰试验仪用于评价照明灯具着火危险性的试验方法及结果分析。通过分析表明,标准集团(香港)有限公司提供的针焰试验仪能够满足测试所需的试验条件,同时该设备具有使用范围广、操作简单、测试精度高、实验结果重复性好等优点。
